はじめに
異音が出るようになってしまったモニター付きインターホンの交換方法を解説していきます。
モニターのない、受話器のみのインターホンも同様の手順で交換できます。
工事をするには第二種電気工事士資格が必要です。
25,000円程度で新規交換ができ、特に女性やファミリーの入居者からの印象がぐっと良くなりますので、賃貸物件のオーナー様も入居募集の際に検討してみると良いでしょう。
こちらが既存のインターホンです。
モニターを付けると、異音が出て画面に線が出てしまっています。
本体表面か背面に品番表示があります。
交換の際には、メーカーに問い合わせて品番を伝えると、互換性のある製品の品番を教えてもらえます。
問い合わせのひと手間で品番の発注ミスをなくせるので、必ず問い合わせましょう。
作業手順
- 既存のインターホン親機（室内機）を取り外す
- 既存のインターホン（室外機）を取り外す
- 新規のインターホン親機（室内機）を取り付ける
- 新規のインターホン（室外機）を取り付ける
既存の機器と新規の機器が繋がらないように、この手順で行います。
作業を開始する前に、電源コードを扱うのでブレーカーを落としておきましょう。
既存のインターホン親機（室内機）を取り外す
それではさっそくインターホンの室内機の外し方からはじめましょう。
まずは素手で本体をぐっと押し上げます。
すると、取付け金具から、コードが繋がった状態で取り外せます。
黒白の太いコードが電源コードです。細い方のコードはモニターの音声や画像を送る配線材です。
プラスドライバーでビスを緩めると電源コードを覆っているカバーが取り外せます。
電源コード自体もビスで留めてあるので、緩めます。
電源コードが取り外せました。
配線を外す
続いて、配線材を外します。
各端子の横にあるボタンを押すと簡単に引き抜くことができます。
既存のインターホン（室外機）を取り外す
続いて、玄関の外にある室外機を取り外します。
本体下部のビスを外すと、取り付け枠から本体を取り外すことができます。
配線材を留めているビスを緩めます。
続いて、壁に固定されている2か所のビスを外し、取り付け枠を取り外します。
これで室内機→室外機の順に取り外しが終わりました。
インターホン親機（室内機）の取り付け方
取り付けの際も同じく室内機から先に取り付けていきます。
まず、新品の室内機の裏に付属している壁掛け金具と専用ビスを取り外します。
電源コードを保護するカバーもビスを緩めて一旦外します。
取り付け金具を専用ビスで壁に固定します。
配線材の先を露出させる
ラジオペンチで電源コードの先端の端子を伸ばします。
約1cmほど露出させています。
本体が白く汚れが目立つので、できるだけ不織布カバーをつけたまま作業を行います。
電源コードは端子穴に差し込むと固定されます。
奥までしっかりと固定されたことを確認して、保護カバーをビスで固定します。
配線の接続
続いて、配線材を接続します。
差込口の横にある突起部分を押しながら、配線材を差込口に挿入します。

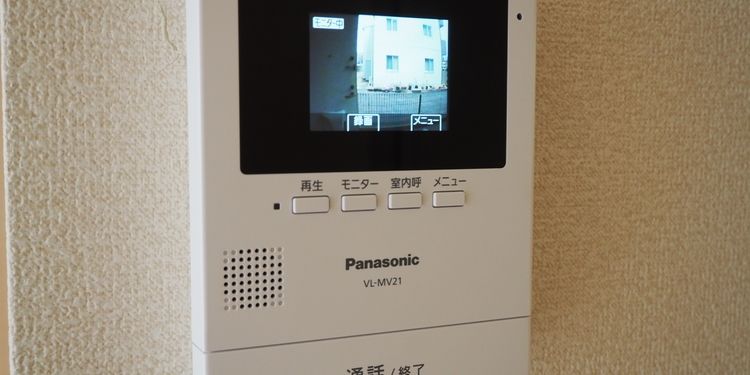

接続が完了したら、本体の不織布カバーを外し、壁掛け金具へ引っ掛け、下に押し込みます。
インターホン（室外機）の取り付け方
最後に室外機を取り付けていきます。
裏側にカメラの角度を調整できるレバーが付いています。
本体下部のカバーを開けるとビスが見えます。
ビスを外して、取り付け枠を外します。
枠を壁に取り付ける
次にこの枠を壁に取り付けます。
できるだけ、既存のビス穴を再利用したいのですが、今回は既存のインターホンと規格が異なるため、新規のビス穴を開けます。
鉛筆等で穴を開けるための印をつけます。
印をつけた場所に、インパクトドリルで穴を開けます。
穴を開けた後、取り付け枠をビスで上下2箇所固定します。
本体端子に配線材をつなぐ
続いて、本体裏面の端子に配線材を接続します。
ビスを緩めて配線材を奥まで差し込み、再度、ビスを締めて固定します。
接続が完了したら、本体を取り付け枠にはめ込みます。
最後に、本体下部のビスを締めて固定したら完成です。
穴の補修(必要に応じて)
既存のインターホンのために開いていた穴をコーキング材で埋めます。
ブレーカーを上げて動作確認を行い、問題なければ作業完了です。
作業のまとめ
以上のようにインターホン交換は専門工具もさほど必要なく一見簡単な工事ですが、漏電の恐れや感電のリスクがあるため、専門性を必要とする工事です。
実施する際は資格を取得したうえで安全に留意し、作業を行いましょう。
